什么是IP防護等級測試，如何進行IP防護等級測試
日期：2025-06-09 16:09
IP防護等級測試（Ingress Protection Testing）是依據國際標準（如IEC 60529）或國家標準（如GB/T 4208）對電氣設備外殼或產品整體防止固體異物和液體侵入的能力進行驗證和分級的一種標準化測試。
IP代碼由字母“IP”后跟兩個數字組成：
第一位數字：防固體異物等級 (范圍：0-6)
表示防止人體部位（如手、手指）或外部固體異物（如灰塵、工具、導線）進入設備內部并提供危險防護的程度。
等級越高，防護能力越強（0表示無防護，6表示完全防塵）。
第二位數字：防水等級 (范圍：0-9K)
表示防止不同形式、不同壓力或不同時間的水侵入設備內部而造成有害影響的程度。
等級越高，防水能力越強（0表示無防護，9K表示能承受高壓高溫水射流的沖擊）。
注意：防水等級不是線性累積的。例如，IPX7（浸水）的設備不一定能通過IPX5（噴水）或IPX6（強烈噴水）測試，反之亦然。
驗證產品設計： 檢驗產品外殼的結構設計、密封材料（如密封圈、膠水）和制造工藝是否達到了宣稱的防護等級要求。
確保安全性和可靠性： 防止因灰塵、水汽、液體侵入導致設備內部短路、腐蝕、電氣故障甚至起火、觸電等危險，保障用戶安全和設備長期可靠運行。
符合法規和標準要求： 滿足目標市場（如歐盟CE認證、中國CCC認證等）或特定行業（如戶外設備、醫療設備、工業自動化）的強制性或推薦性標準要求。
市場競爭力： 提供客觀的防護能力證明，增強消費者信心，提升產品在市場上的競爭力（例如，手機的IP67/IP68等級是重要賣點）。
指導用戶正確使用： 明確的IP等級告知用戶產品適用的環境條件（如能否在雨天戶外使用、能否沖洗）。
防塵測試 (第一位數字)：
IP1X/IP2X: 防止手指或類似物體接觸帶電部件或危險運動部件。
IP3X: 防止直徑≥2.5mm的固體異物（如工具、導線）進入。
IP4X: 防止直徑≥1.0mm的固體異物進入。
IP5X: 防塵 - 不能完全防止灰塵進入，但進入的灰塵量不足以影響設備的正常運行。
IP6X: 塵密 - 完全防止灰塵進入。
防水測試 (第二位數字)：
IPX1/IPX2: 防止垂直或傾斜（≤15°）滴落的水滴。
IPX3: 防止與垂直方向成≤60°角的噴淋水。
IPX4: 防止任何方向的濺水。
IPX5: 防止任何方向的低壓噴水（噴嘴內徑6.3mm，水流量12.5L/min，距離2.5-3m，時間≥3min）。
IPX6: 防止任何方向的強烈噴水（噴嘴內徑12.5mm，水流量100L/min，距離2.5-3m，時間≥3min）。
IPX7: 防止短時間浸水（設備浸入水下1m深處，持續30分鐘）。
IPX8: 防止持續浸水（制造商和用戶協商確定，通常比IPX7更嚴苛，例如更深的水壓、更長時間）。
IPX9K: 防止高溫/高壓水噴射（水溫80°C，水壓8-10MPa，特定角度和距離噴射，時間≥30秒/位置）。
確認目標等級： 根據產品的預期用途、使用環境和相關標準要求，確定需要達到的IP等級（如IP54, IP67, IP68）。
選擇認證實驗室： 尋找具有相關資質（如CNAS, CMA）的第三方檢測實驗室。實驗室需配備符合標準要求的測試設備（如防塵試驗箱、擺管淋雨裝置、噴槍、浸水箱、高溫高壓噴射裝置等）。
送樣： 提供符合最終生產狀態的產品樣品（通常需要一定數量）。
預處理（如需要）： 有些標準要求測試前對樣品進行溫濕度預處理。
執行測試：

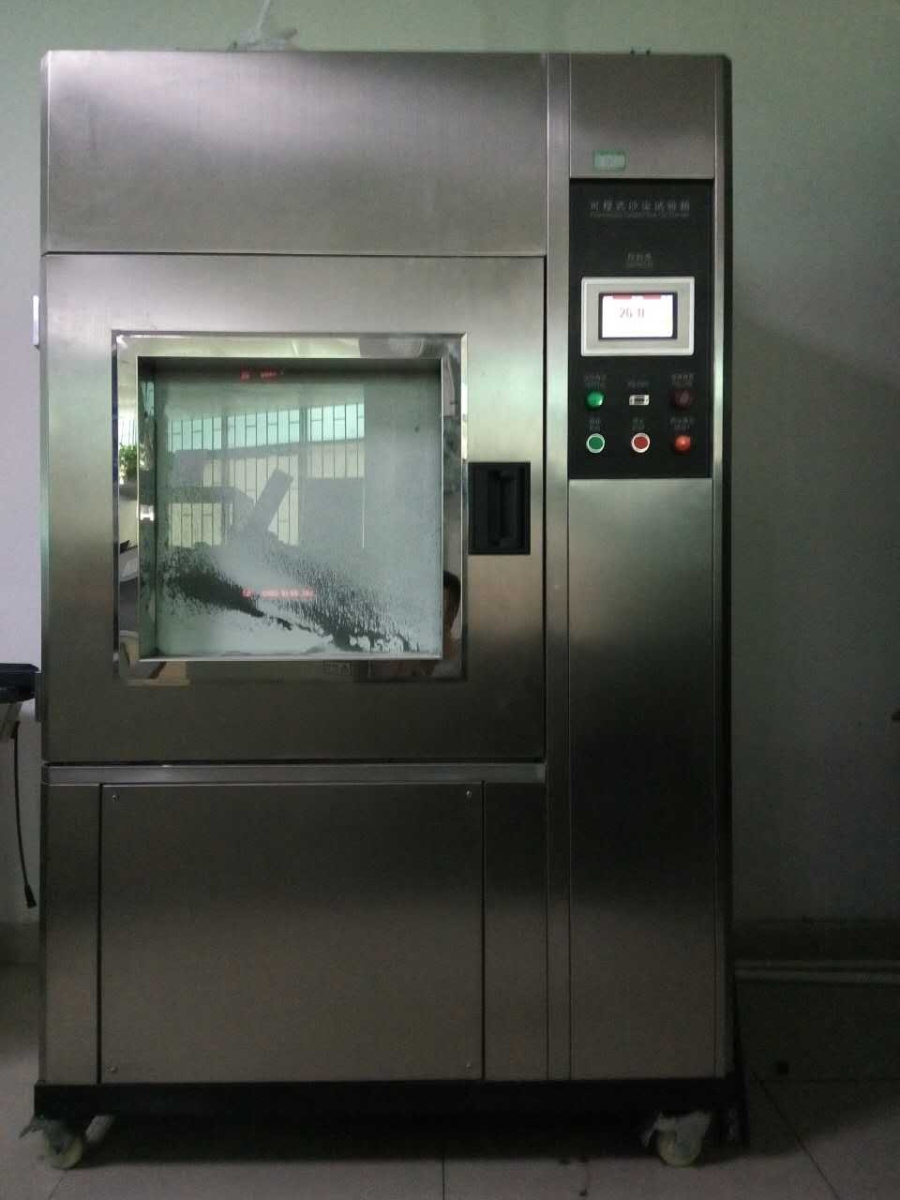

防塵測試： 將樣品放入防塵試驗箱，用滑石粉模擬灰塵環境，測試后檢查內部是否有灰塵進入及進入量。
防水測試： 根據目標防水等級，使用相應的噴水裝置、浸水箱或高壓水槍對樣品進行規定時間、壓力、角度和流量的水測試。
測試后檢查：
打開外殼（如果允許），目視檢查內部是否有水跡或灰塵。
進行電氣安全測試（如耐壓測試、絕緣電阻測試）以確認水或灰塵的侵入是否導致電氣性能下降或安全隱患。
檢查設備功能是否正常。
結果判定： 根據標準要求，判斷樣品是否通過了所宣稱的IP等級測試。
出具報告： 實驗室出具正式的測試報告，詳細記錄測試條件、過程、結果和結論。
消費電子（手機、手表、耳機、音箱、相機）
燈具（室內外照明、景觀燈、工礦燈）
工業設備（控制柜、傳感器、電機、變頻器、連接器）
汽車電子（車燈、攝像頭、傳感器、充電接口）
戶外設備（安防攝像頭、通信基站、太陽能設備）
醫療器械
家用電器（電動牙刷、剃須刀、戶外電源）
智能家居設備
可穿戴設備
等級選擇： 并非等級越高越好，更高的等級通常意味著更高的成本和設計難度。應根據實際需求選擇最合適的等級。
測試標準： 務必明確依據哪個版本的標準進行測試（如IEC 60529:2013+AMD1:2019），不同版本可能有細微差異。
實驗室資質： 選擇權威、有資質的實驗室進行測試，確保報告的公信力。
產品狀態： 測試應在產品所有端口（如充電口、耳機孔、按鍵縫隙）都處于正常使用狀態（如蓋子蓋好）下進行。
老化影響： IP防護能力可能會隨著密封件老化、磨損而下降。
綜合等級： 報告一個IP等級（如IP67）意味著它同時滿足第一位數字（6 - 塵密）和第二位數字（7 - 短時浸水）的要求。
總結： IP防護等級測試是評估產品外殼防護性能的關鍵手段，通過標準化測試驗證產品抵抗灰塵和水侵入的能力，為產品的安全、可靠性和市場準入提供重要保障。制造商在產品設計和生產過程中應充分考慮目標IP等級的要求，并通過權威測試進行驗證。
