IP防護等級測試主要考核各類設備外殼是否具備防塵和防水進入的能力，考核殼體的密封性能是否完好。
IP防護等級測試主要依據GB/T4208-2008和IEC60529：2001兩個標準進行試驗，在國內使用的設備通常采用GB/T4208-2008標準進行試驗出具中文檢測報告，需要出口的設備一般按照IEC60529的標準出具英文檢測報告。
IP防護等級試驗包括兩個特征數字，第一位數字代表防塵等級，第二位數字代表防水等級。例如：IP65,第一位數字”6“代表防塵等級IP6X，第二位數字”5“代表防水等級IPX5。兩位數字組合即為IP65。
有如下表格所示：
接觸保護和外來物保護等級(第一個數字) | 防水保護等級( 第二個數字) | ||||
第一個數字 | 防護范圍 | 第二個數字 | 防護范圍 | ||
名稱 | 說明 | 名稱 | 說明 | ||
0 | 無防護 | - | 0 | 無防護 | - |
1 | 防護50mm直徑和更大的固體外來體 | 探測器，球體直徑為50mm,不應完全進入 | 1 | 水滴防護 | 垂直落下的水滴不應引起損害 |
2 | 防護12.5mm直徑和更大的固體外來體 | 探測器，球體直徑為12.5mm,不應完全進入 | 2 | 柜體傾斜15度時，防護水滴 | 柜體向任何一側傾斜15度角時，垂直落下的水滴不應引起損害 |
3 | 防護2.5mm直徑和更大的固體外來體 | 探測器，球體直徑為2.5mm,不應完全進入 | 3 | 防護濺出的水 | 以60度角從垂直線兩側濺出的水不應引起損害 |
4 | 防護1.0mm直徑和更大的固體外來體 | 探測器，球體直徑為1.0mm,不應完全進入 | 4 | 防護噴水 | 從每個方向?qū)?zhǔn)柜體的噴水都不應引起損害 |
5 | 防護灰塵 | 不可能完全阻止灰塵進入，但灰塵進入的數量不會對設備造成傷害 | 5 | 防護射水 | 從每個方向?qū)?zhǔn)柜體的射水都不應引起損害 |
6 | 灰塵封閉 | 柜體內在20毫巴的低壓時不應進入灰塵 | 6 | 防護強射水 | 從每個方向?qū)?zhǔn)柜體的強射水都不應引起損害 |
注：探測器的直徑不應穿過柜體的孔 | 7 | 防護短時浸水 | 柜體在標準壓力下短時浸入水中時，不應有能引起損害的水量浸入 | ||
8 | 防護長期浸水 | 可以在特定的條件下浸入水中，不應有能引起損害的水量浸 | |||
IP防護等級包括：IP22、IP33、IP44、IP54、IP55、IP65、IP66、IP67、IP68以及廠家自定義測試條件。
最高測試等級是IP68，一般情況下做IP68的要求極少，室內設備IP43，戶外設備IP66、IP65就已經夠用了。由于各類廠家對于防護等級要求的認識不清，導致選擇的等級偏高而自身設備的防護工藝不到位，導致試驗失敗的現象經常發生。
IP防護等級測試的含義
第一位數字防塵試驗

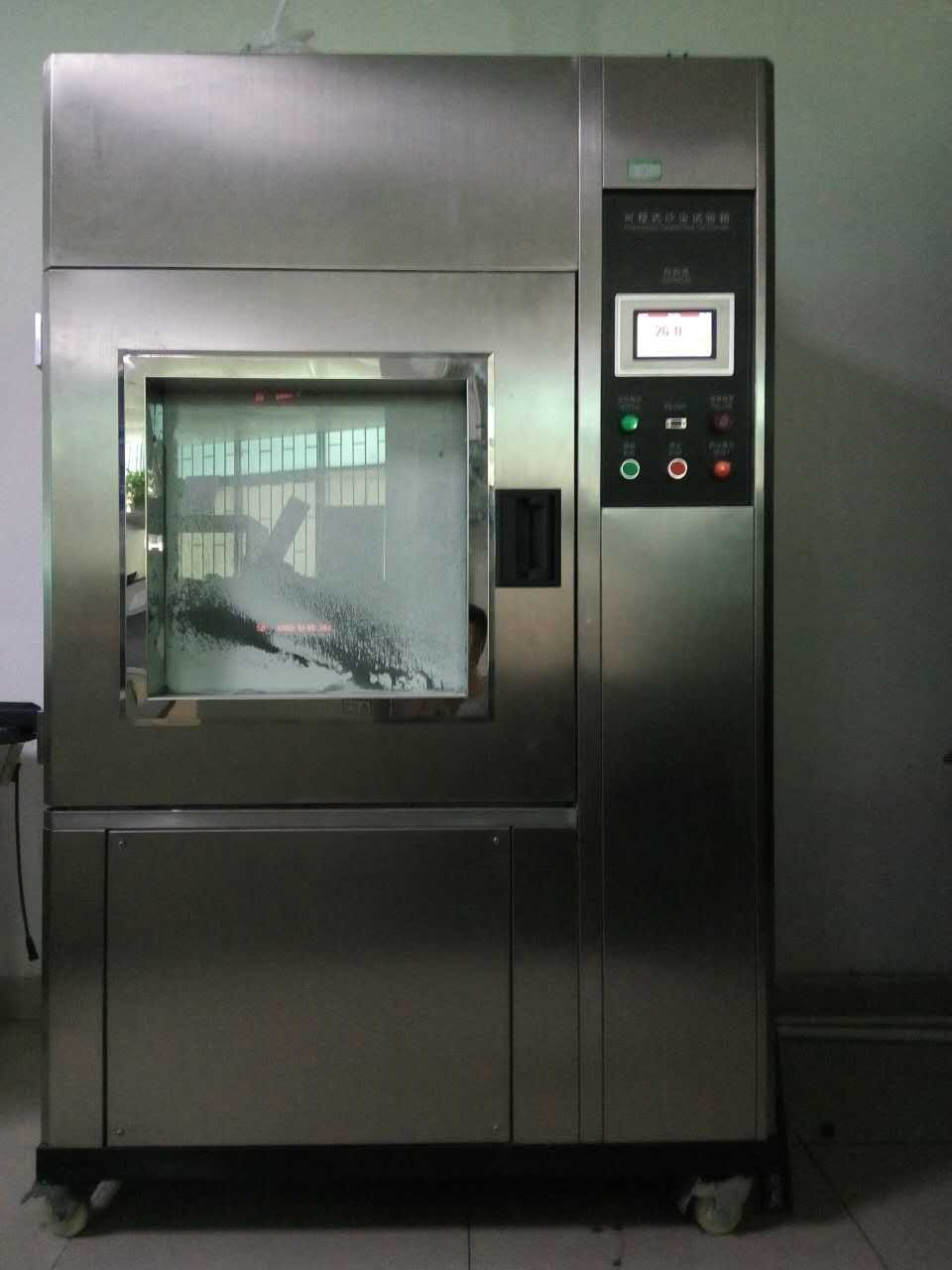

防塵測試儀器
（0 ）無防護 對外界的人或物無特殊防護
（1 ）防止大于50mm的固體外物侵入
（2 ）防止大于12.5mm的固體外物侵入
（3 ）防止大于2.5mm的固體外物侵入
（4 ）防止大于1.0mm的固體外物侵入
（5 ）防止外物及灰塵 完全防止外物侵入
（6 ）防止外物及灰塵 完全防止外物及灰塵侵入
第二位數字表示防水試驗

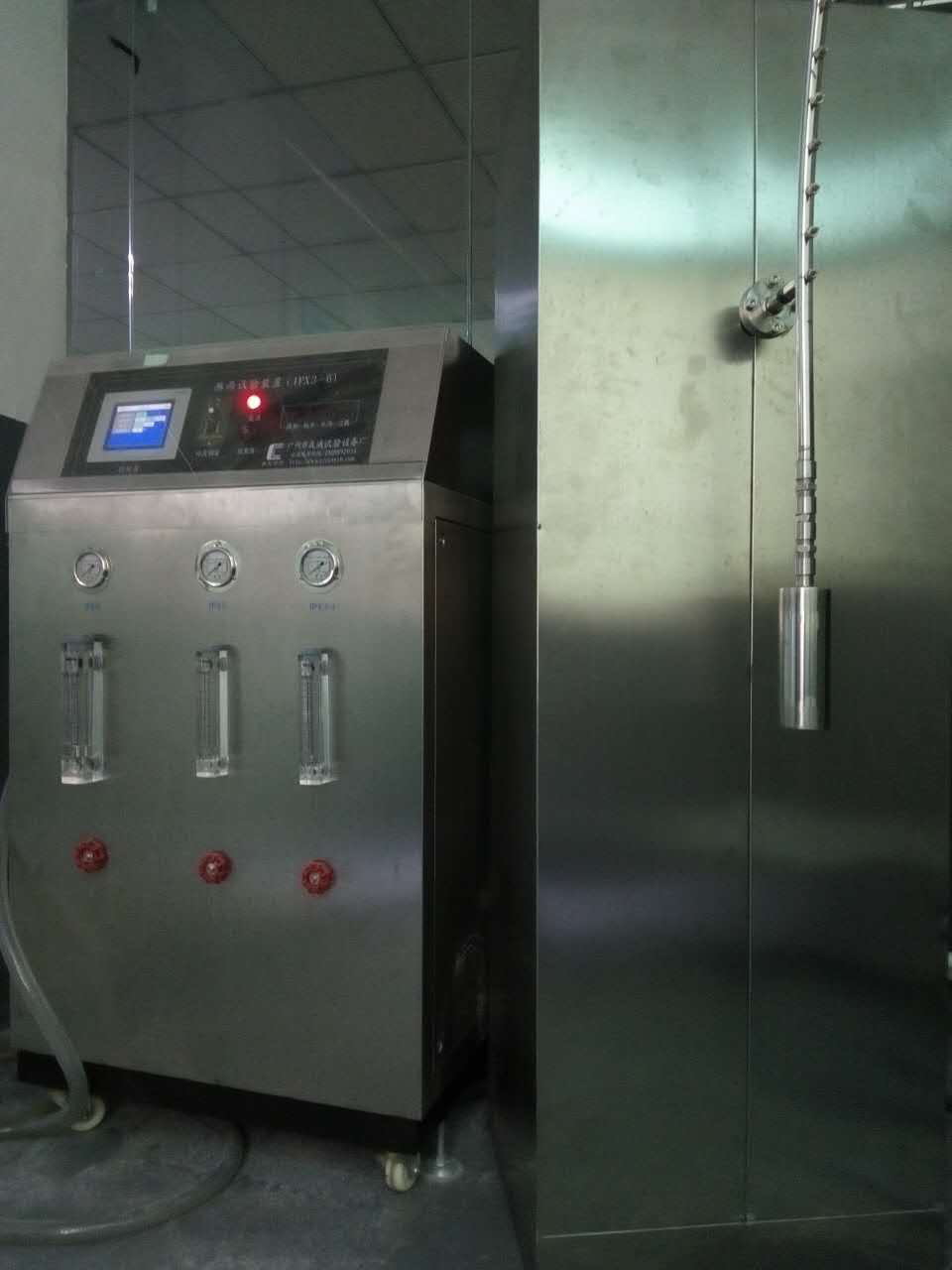

防水測試儀器
IPX1:代表垂直滴水，垂直方向滴水沒有影響，水流量1mm/min,試驗10min;
IPX2：15度滴水，當外殼的各垂直面在15度范圍內傾斜，垂直滴水應無有害影響,水流量為3mm/min,每個傾斜位置2.5min；
IPX3：淋水試驗，各垂直面在60度范圍內淋雨，無有害影響,水流量10L/min,試驗時間10min；
IPX4：濺水，向外殼各方向?yàn)R水無影響,各垂直面在180度范圍內淋雨,水流量10L/min,試驗時間10min；
IPX5：噴水，向外殼各方向噴水無影響,水流量12.5L/min,試驗時間3min；
IPX6：猛烈噴水，向外殼各方向強烈噴水無有害影響，水流量為100L/min,試驗時間為3min；
IPX7：短時間浸水，浸入規定壓力的水中經規定的時間后外殼浸水量不至于達到有害程度,放置于一個潛水箱中，一般深度1米，試驗時間為30min；
IPX8：連續浸水，生產廠和用戶協商浸水的深度和時間。
常規外殼防護等級檢測標準
外殼防護等級（IP代碼）
GB4208-2008/IEC60529:2001
400V以下低壓專用逆變器技術要求
CGC/GF001：2009/5.1
電工電子產品環境試驗 第2部分：水試驗方法和導則
GB/T 2423.38-2008
軍用裝備實驗室環境試驗方法 淋雨試驗
GJB 150.8A-2009
艦船電子設備環境試驗 外殼防水試驗
GJB 4.13-1983
軍用計算機通用規范
GJB 322A-1998
軍用電子測試設備通用規范
GJB 3947A-2009
汽車電氣設備基本技術條件
QC/T 413-2002
IP防護等級測試常見問題
1、IP防護等級測試過程中，設備是否需要通電？
不需要通電，殼體內電氣部分可以拆掉，只留空殼體做試驗也是可以的。
2、IP防護等級測試需要測試多久？
1-2天的時間就可以測試完成，防水時間比較短，防塵時間較長8h或者2H;
3、如何判定是否通過了IP防護等級測試？
防塵和防水試驗后，打開殼體，肉眼觀察殼體內部是否有灰塵和水滴進入，若沒有即判定為通過試驗；
4、大概幾天可以拿到IP防護等級檢測報告？
一般是在測試完成后的5-7個工作日出具檢測報告。
5、IP防護等級測試前需要注意什么？
提前和實驗室說明自身設備的尺寸和重量，以免防塵設備裝不下的情況，其次，在廠里自己可以模擬一下防水的測試，一般情況下防水沒問題，防塵也可以通過試驗的。
